| Производитель | APPA |
| Характеристика | Напряжение: 750 В/ 1000 В Сопротивление: 400 Ом - 40 МОм Сила тока: 10 А Электрическая емкость: 40 000 мкФ |
| Функционал | Емкость (С), Температура, Переменное напряжение (U~), Переменный ток (I~), Постоянное напряжение (U), Постоянный ток (I), Сопротивление (R), Частота (F) |
| Тип | Автомобильные, Портативные |
| Профессиональные | Да |
Описание

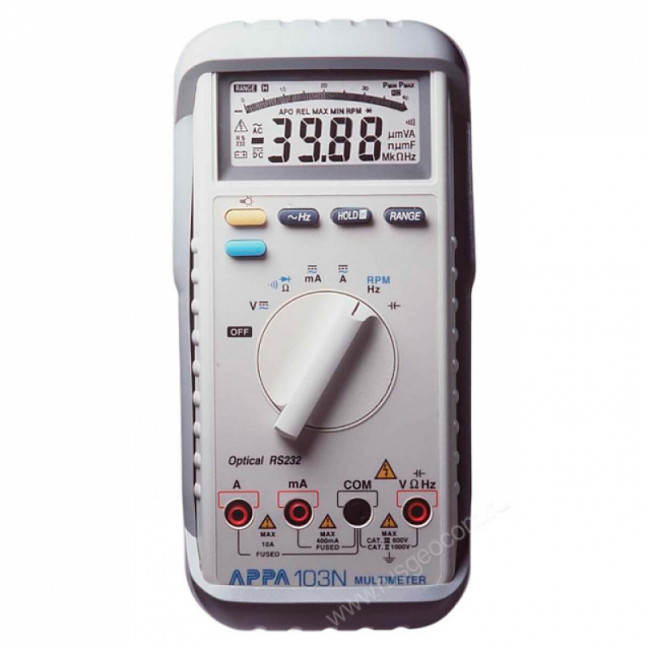

APPA 103N – это современный компактный мультиметр. Устройство осуществляет измерение следующих параметров:
- напряжение постоянного (от 100 мкВ до 1000 В) и переменного (от 100 мкВ до 750 В) тока;
- постоянный и переменный ток от 0,01 мА до 10 А;
- сопротивление цепи от 0,1 Ом до 40 МОм;
- емкость конденсаторов от 1 пФ до 40 мФ;
- частота от 1 Гц до 40 МГц;
- частота при замере уровня от 40 Гц до 1 кГц;
- частота вращения до 400 Моб/мин.
Высококонтрастный ЖК-дисплей, содержащий цифровую 4-разрядную и аналоговую 82-сегментную шкалы, а также большой набор вспомогательных информационно-сигнализирующих индикаторов, обеспечивает комфортную работу с прибором. Для работы в затемненных местах дисплей снабжен подсветкой.
Мультиметр APPA 103N предлагает пользователю ряд дополнительных возможностей:
- исследование p-n переходов;
- прозвонка цепи;
- измерение в RMS-формате синусоидальных сигналов.
Интерфейс RS-232 позволяет передавать данные измерений на ПК. APPA 103N разработан для комфортной и безопасной эксплуатации. В комплекте идут измерительные провода с цветовой гаммой, соответствующей входным разъемам. На концах опрессованных проводов размещаются угловые штекеры типа "банан" – с одной стороны, и ребристые щупы с упорными кольцами и стальными наконечниками – с другой.
Также в комплекте присутствуют 2 зажима "крокодил" и резино-пластиковый чехол, защищающий APPA 103N от ударов, пыли и влаги. Чехол оборудован отверстием для подвешивания, подставкой, фиксаторами для щупов. Диск с ПО WinDMM100J и оптокабель RS-232, обеспечивающие связь ПК с прибором, приобретаются опционально.
Для защиты от электрических перегрузок прибор оснащен высоковольтными предохранителями и предохранительными сопротивлениями. Элементами питания служат 2 батарейки АА, которых хватает более чем на 450 часов работы.
| Постоянное напряжение | |
|---|---|
| Пределы измерений | 400 мВ; 4; 40; 400; 1000 В |
| Погрешность | ± (0,25 % + 2 ед. сч.) |
| Макс. разрешение | 0,1 мВ |
| Вх. сопротивление | 10 МОм |
| Защита входа | 1000 В |
| Переменное напряжение | |
| Пределы измерений | 400 мВ; 4; 40; 400; 750 В |
| Погрешность | ± (1,3 % + 5 ед. сч.) |
| Макс. разрешение | 0,1 мВ |
| Полоса частот | 40 Гц…1 кГц |
| Вх. импеданс | 10 МОм/100 пФ |
| Защита входа | 1000 В |
| Относительный уровень | |
| Диапазон измерений | Нет |
| Опорный уровень | |
| Постоянный ток | |
| Пределы измерений | 40; 400 мА; 10 А |
| Погрешность | ± (0,6 % + 2 ед. сч.) |
| Макс. разрешение | 10 мкА |
| Падение напряжения | <300 мВ до 40 мА, 3 Вмакс до 10 А |
| Защита входа | Предохранитель 15 А/600 В (вход "А"); 1 А/600 В (вход "мА") |
| Переменный ток | |
| Пределы измерений | 40; 400 мА; 10 А |
| Погрешность | ± (1,3 % + 5 ед. сч.) |
| Макс. разрешение | 10 мкА |
| Полоса частот | 40 Гц…1 кГц |
| Падение напряжения | <300 мВ до 40 мА, 3 Вмакс до 10 А |
| Защита входа | Предохранитель 15 А/600 В (вход "А"); 1 А/600 В (вход "мА") |
| Частота (при измерении уровня) | |
| Диапазон измерений | 40 Гц…1 кГц |
| Погрешность | ± (0,01 % + 1 ед. счета) |
| Макс. разрешение | 1 Гц |
| Чувствительность | 1/10 от предела измерения |
| Сопротивление | |
| Пределы измерений | 400 Ом; 4; 40; 400 кОм; 4; 40 МОм |
| Погрешность | ± (0,6 % + 3 ед. сч.) |
| Макс. разрешение | 0,1 Ом |
| Тестовое напряжение | 1,3 В |
| Защита входа | 600 В |
| Прозвон цепи | |
| Порог срабатывания | 30 Ом |
| Индикация | Непрерывный звуковой сигнал частотой 2 кГц |
| Защита входа | 600 В |
| Испытание p-n | |
| Макс. ток теста | 1,5 мА |
| Напряжение теста | 3 В |
| Защита входа | 600 В |
| Частота | |
| Пределы измерений | 4; 40; 400 кГц; |
| 4; 40 МГц | |
| Погрешность | ± (0,01 % + 1 ед. счета) |
| Макс. разрешение | 1 Гц |
| Чувствительность | 150 мВ |
| Защита входа | 600 В |
| Частота вращения | |
| Пределы измерений | 40; 400 коб/мин; 4; 40; 400 Моб/мин |
| Погрешность | ± (0,01 % + 10 ед. счета) |
| Макс. разрешение | 30 об/мин |
| Чувствительность | 150 мВ |
| Защита входа | 600 В |
| Коэф. заполнения импульсов | |
| Диапазон измерений | Нет |
| Погрешность | |
| Макс. разрешение | |
| Емкость | |
| Пределы измерений | 4; 40; 400 нФ; 4; 40; 400 мкФ; 4; 40 мФ |
| Погрешность | ± (2,0 % + 8 ед. счета) |
| Макс. разрешение | 1 пФ |
| Защита входа | 600 В |
| Температура | |
| Диапазон измерений | Нет |
| Погрешность | |
| Макс. разрешение | |
| Защита входа | |
| Общие данные | |
| Измерение ср. кв. зн. | Синусоидальный сигнал |
| Макс. индицируемое число | 4000 |
| Линейная шкала | 82 сегмента |
| Интерфейс | RS-232 |
| Объем памяти | Нет |
| Объем регистратора | Нет |
| Интервалы регистрации | Нет |
| Скорость измерения | Цифровая шкала: 2 изм./с; линейная шкала: 20 изм./с |
| Автовыключение | 30 мин (возможна блокировка автовыключения) |
| Источник питания | 1,5 В х 2 (тип ААА) |
| Срок службы батареи | 450 ч |
| Условия эксплуатации | Температура: 0 °С…50 °С; отн. влажность: не более 80 % |
| Габаритные размеры | 98 х 197 х 50 мм |
| Масса | 620 г |
| Опции | Программа WinDMM100J (АРРА 103N/105N/106), WinDMM100 (APPA 107N), кабель RS-232 |
