| Производитель | FLUKE |
| Характеристика | Испытательное напряжение: 50 - 1000 В Сопротивление изоляции: 0,01 МОм - 10 ГОм |
| Госреестр | Да |
| Гарантия | 12 месяцев |
Описание

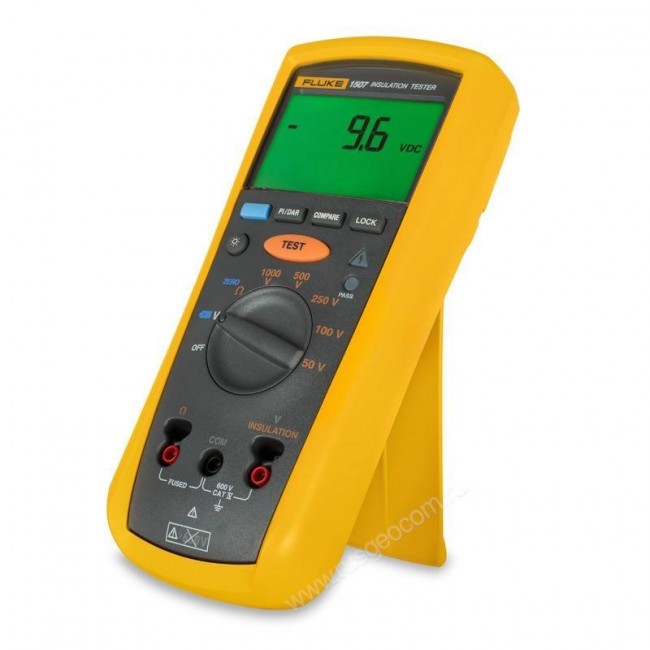

Fluke 1507 – универсальный мегаомметр. Прибор производит количественный анализ изоляционных свойств электрооборудования и кабельных материалов, измеряя сопротивление изоляции от 0,01 МОм до 10 ГОм. Измерения производятся при пяти фиксированных значениях тестового напряжения: 50 В, 100 В, 250 В, 500 В, 1000 В.
Мегаомметр Fluke 1507 обладает целым набором следующих функциональных особенностей:
- работа в качестве вольтметра в диапазоне напряжения постоянного и переменного тока 0÷600 В с дискретностью 0,1 В;
- измерение низкоомных сопротивлений в пределах 0,01-20000 Ом;
- автоматическое вычисление индекса поляризации;
- автоматический расчет показателя диэлектрических потерь;
- функция сравнительной оценки для серийных измерений - сопоставление измеренного сопротивления изоляции с заданным показателем с выдачей ответа в виде "Тест пройден/Неисправность";
- прозвонка цепей на целостность.
Ряд функций Fluke 1507 обеспечивают безопасность работы с прибором:
- автоматическое прекращение измерений при напряжения более 30 В;
- автоматическое удаление остаточного емкостного заряда в цепи после прекращения измерений;
- дополнительная защита оператора в соответствии со стандартом электробезопасности: категория IV с предельным напряжением до 600 В;
- обеспечение безопасных измерений в труднодоступных местах посредством дистанционного датчика, сделанного в форме щупа.
Измеритель сопротивления изоляции Fluke 1507 удобен и интуитивно прост в пользовании. С помощью минимума кнопок и переключателей устанавливается нужный измерительный режим. ЖК-экран с подсветкой в цифровом виде сообщает о результатах измерений и предоставляет вспомогательную информацию: режим работы, уровень напряжения, степень заряда батарей, индикация опасности и т.п. В комплекте с прибором есть всё необходимое для измерений и комфортной переноски:
- измерительные провода модификации TL224;
- измерительные щупы с подсветкой ТР-74;
- дистанционный датчик TP165x;
- разноцветные зубчатые зажимы;
- переносной футляр.
Прибор питается от 4 батарей АА, которых хватает на 1000 и более замеров изоляции или до 2500 других измерений.
| Измерение постоянного и переменного напряжения | |
|---|---|
| Диапазон | 600,0 В |
| Разрешение | 0,1 В |
| Точность от 50 Гц до 400 Гц ± (% от показаний прибора + число знаков) | ± (2% + 3) |
| Полное входное сопротивление | 3 МОм (номинальное), < 100 пФ |
| Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм): | > 60 дБ при постоянном напряжении 50 или 60 Гц |
| Защита от перегрузки | 600 В, среднеквадратичное или постоянное напряжение |
| Измерение сопротивления заземления | |
| Диапазон/разрешение | |
| 20,00 Ом | 0,01 Ом |
| 200,0 Ом | 0,1 Ом |
| 2000 Ом | 1,0 Ом |
| 20,00 кОм | 0,01 кОм |
| Точность | ± (1,5% + 3) |
| Защита от перегрузки | 2 В, среднеквадратичное или постоянное напряжение |
| Напряжение испытания на обрыв цепи | > 4 В, < 8 В |
| Ток короткого замыкания | > 200 мА |
| Характеристики изоляции | |
| Диапазон измерений | от 0,01 МОм до 10 ГОм |
| Испытательные напряжения | 50 В, 100 В, 250 В, 500 В, 1000 В |
| Погрешность испытательных напряжений | + 20%, - 0% |
| Ток короткого замыкания | 1 мА, номинальный |
| Саморазряд | Время разряда < 0,5 секунд для C = 1 мкФ или менее |
| Индикатор напряжения в цепи | Запрещает измерение, если напряжение на зажимах > 30 В |
| Максимальная емкостная нагрузка | Работает с нагрузкой до 1 мкФ |
| Точность измерений: | |
| 50 В: | ±(3% + 5) |
| 100 В: | ±(3% + 5) |
| 250 В: | ±(1,5% + 5) |
| 500 В: | ±(1,5% + 5) |
| 1000 В: | ±(1,5% + 5) до 2000 МОм, ±(10% + 3) свыше 2000 МОм |
| Общие характеристики | |
| Максимальное напряжение на одном из контактов: | 600 В, переменное среднеквадратичное или постоянное напряжение |
| Температура хранения | от -40° C до 60° C |
| Рабочая температура | от -20° C до 55° C |
| Температурный коэффициент | 0,05 x (указанная погрешность)/1° C для температур < 18° C или > 28° C (< 64° F или > 82° F) |
| Относительная влажность | от 0% до 95% при температуре от 10° C до 30° C (от 50° F до 86° F) |
| от 0% до 75% при температуре от 30° C до 40° C (от 86° F до 104° F) | |
| от 0% до 40% при температуре от 40° C до 55° C (от 104° F до 131° F) | |
| Вибрация | Случайная, 2 г, 5-500 Гц в соответствии с MIL-PRF-28800F для приборов класса 2 |
| Удары | Падение с высоты одного метра в соответствии с IEC 61010-1 2-е издание (падение с высоты 1 метр на каждую из сторон на дубовый пол) |
| Электромагнитная совместимость. | В ВЧ-поле с напряженностью 3 В/м погрешность равна указанной погрешности (EN 61326-1:1997) |
| Безопасность | Соответствует ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 и IEC/EN 61010-1 2-му изданию для категории измерений IV 600 В (CAT IV) |
| Сертификация: | CSA для стандарта CSA/CAN C22.2 №. 61010.1-04; TUV для стандарта IEC/EN 61010-1 2-е издание |
| Батареи | Четыре щелочных батареи типа AA (NEDA 15 A или IEC LR6) |
| Время работы батареи | |
| При проверке изоляции: | Прибор может выполнить не менее 1000 измерений изоляции с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 МОм при напряжении 1000 В и рабочем цикле, состоящем из 5 секунд приложения напряжения и 25 секундной паузы. |
| При измерении сопротивления: | Прибор может выполнять до 2500 измерений сопротивления заземления с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 Ом, состоящее из 5 секунд приложения напряжения и 25 секундной паузы. |
| Размер | 5,0 см В x 10,0 см Ш x 20,3 см Д |
| Вес | 550 г |
| Степень защиты | IP40 |
| Высота над уровнем моря | |
| Эксплуатация: | 2000 м CAT IV 600 В, 3000 м CAT III 600 В |
| Нерабочее состояние (хранение): | 12,000 м |
| Возможность превышения диапазона: | 110% диапазона |
Комплектация:
- Мегаомметр Fluke 1507
- Дистанционный щуп
- Измерительные провода
- Набор тестовых щупов
- Зажимы типа "крокодил"
- Футляр
- Руководство пользователя
Купить мегаомметр Fluke 1507, вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи.
