Машина силовоспроизводящая (силозадающая) МСВ-250/2МГ4М

Name: Машина силовоспроизводящая (силозадающая) МСВ-250/2МГ4М
Brand: СТРОЙПРИБОР

(0) Оставить отзыв

Сравнение

В избранное

Производитель	СТРОЙПРИБОР
Характеристика	Диапазон воспроизведения силы: от 5 до 250 кН
Тип	Механический
Госреестр	Да
Гарантия	24 месяца

Подробные характеристики

Обзор Характеристики Отзывы0

Описание

Машины МСВ-МГ4 предназначены для воспроизведения единицы силы и передачи ее размера средствам измерений (динамометры растяжения и сжатия, крановые весы и весоизмерительные датчики) при поверке и калибровке. Машины соответствуют требованиям, предъявляемым к рабочим эталонам 1-го разряда согласно государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.

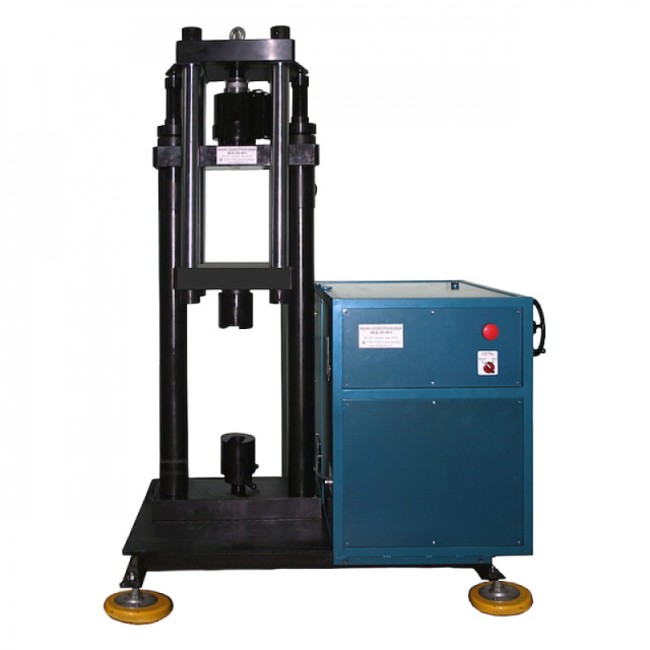

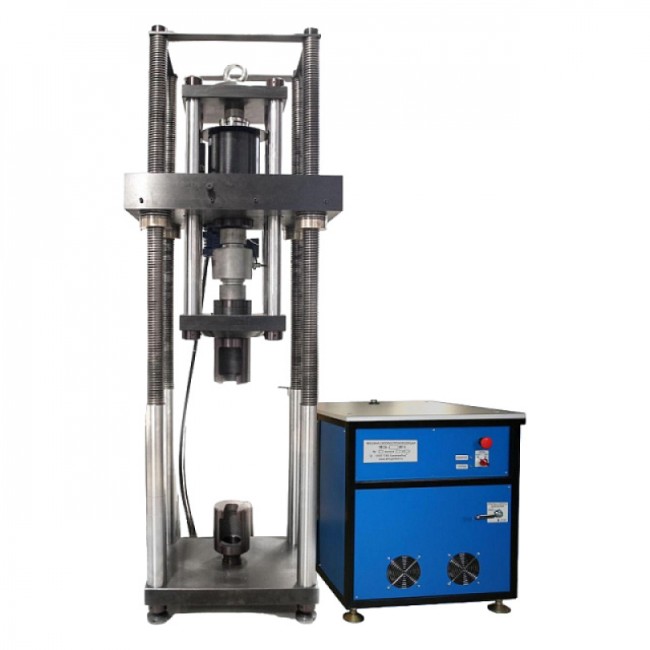

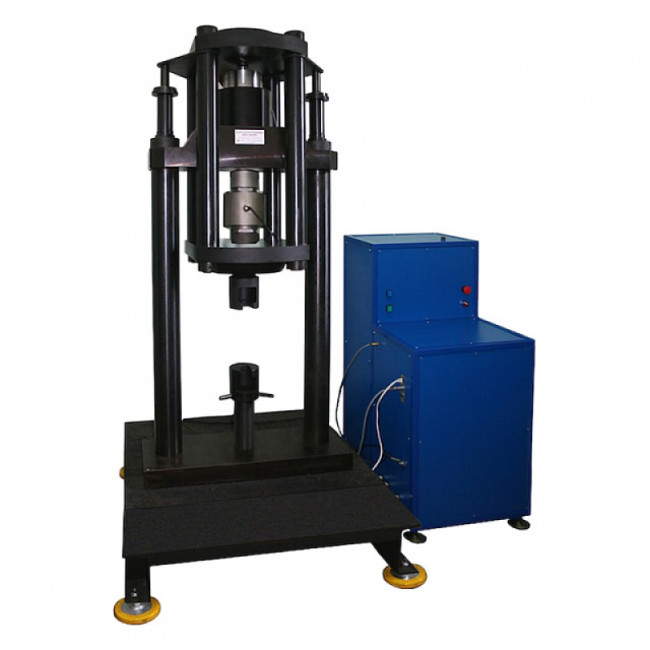

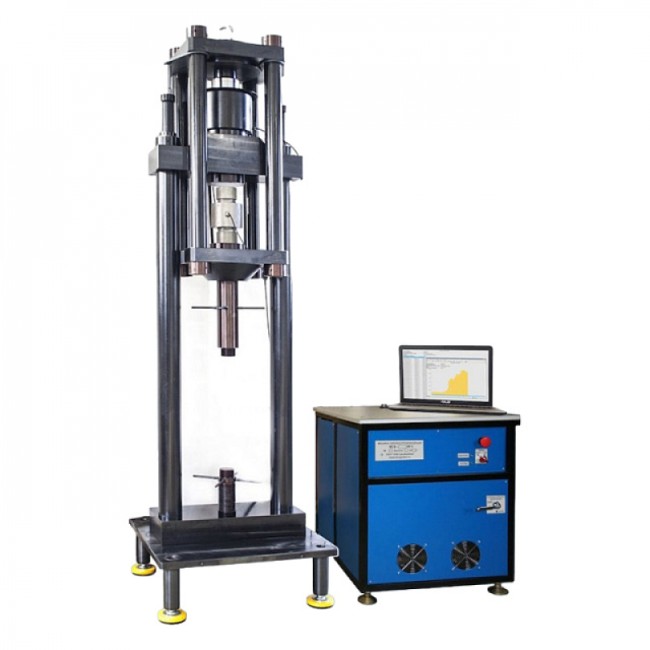

Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.

Станина состоит из силовой рамы и реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, создаваемой нагружающим гидроцилиндром.

Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при нагружении их одной и той же нагрузкой.

Машина снабжена гидравлическим устройством подъема и опускания реверсора, не нуждается в фундаменте и монтируется на виброопорах.

Для выборки зазоров и грубого нагружения применяется гидронасос с электроприводом. Для точного поддержания и регулируемого изменения нагрузки применяется следящая гидросистема с электрическими сервоприводами.

Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением производства ООО "СКБ Стройприбор".

Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном или автоматическом режимах, включающих обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.

Диапазон воспроизведения силы, кН	от 5 до 250
Дискретность, Н (кН)	0,2 (0,0002)
Пределы допускаемой относительной погрешности, %	±0,02
Колебание нагрузки в заданной точке, Н (кН), не более	0,6 (0,0006)
Колебание нагрузки в заданной точке, % от max, не более	0,0003
Скорость изменения нагрузки, кН/с	0,001 ... 5
Время выхода на заданное усилие (ступень), с, не более	30
Время удержания нагрузки в заданной точке, мин, не менее	не ограничено
Диапазон рабочих температур, °С	от +18 до +26
Габаритные размеры силовой рамы, мм, не более: - длина - ширина - высота	650 800 2300
Габаритные размеры шкафа управления, мм, не более: - длина - ширина - высота	740 760 620
Ход подвижной траверсы, не менее, мм	900
Скорость перемещения траверсы, не менее, мм/мин	160
Минимальная высота зоны сжатия, мм	300
Минимальная высота зоны растяжения, мм	900
Масса машины (масса шкафа управления), кг, не более	700 (120)
Электрическое питание от сети переменного тока - напряжение, В - частота, Гц	от 207 до 253 от 49 до 51
Потребляемая мощность, В·А, не более	1500

Характеристики

Производитель	СТРОЙПРИБОР
Характеристика	Диапазон воспроизведения силы: от 5 до 250 кН
Тип	Механический
Госреестр	Да
Гарантия	24 месяца
Срок службы, лет	10 лет
Время удержания нагрузки в заданной точке, мин, не менее	не ограничено
Скорость перемещения траверсы, не менее, мм/мин	160
Время выхода на заданное усилие (ступень), с, не более	30
Ход подвижной траверсы, не менее, мм	900
Скорость изменения нагрузки, кН/с	0,001 ... 5
Вероятность безотказной работы за 10 000 ч	0,95
Колебание нагрузки в заданной точке, % от max, не более	0,0003
Потребляемая мощность, В·А, не более	1500
Колебание нагрузки в заданной точке, Н (кН), не более	0,6 (0,0006)
Масса машины (масса шкафа управления), кг, не более	700 (120)
Диапазон рабочих температур, ° С	от +18 до +26
Пределы допускаемой относительной погрешности, %	±0,02
Минимальная высота зоны растяжения, мм	900
Дискретность, Н (кН)	0,2 (0,0002)
Минимальная высота зоны сжатия, мм	300
Диапазон воспроизведения силы, кН	от 5 до 250
Габаритные размеры силовой рамы, мм, не более - длина - ширина- высота	6508002300
