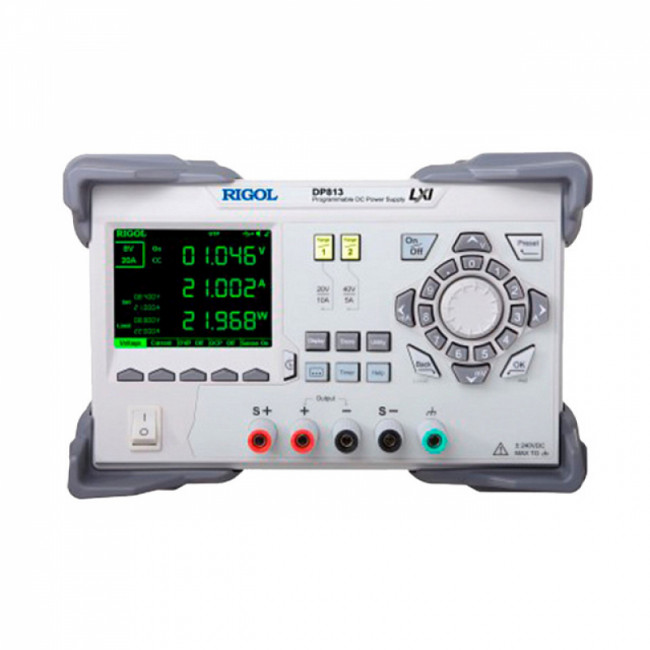

Источник питания RIGOL DP813

Программируемый линейный источник питания постоянного тока Rigol DP813 с выходной мощностью 200 Вт обеспечивает выдачу заданной величины напряжения и силы тока, а также воспроизведение различных сценариев их изменения в соответствии с выбранными настройками. В зависимости от типа подключенной нагрузки, реализована возможность выбора рабочего диапазона с верхними пределами 8 В/20 А или 20 В/10 А. Источник питания постоянного тока может управляться дистанционно при подключении к ПК через порт USB, а при установке соответствующих аппаратных опций становится доступен сетевой режим LAN и GPIB, и прямой обмен данными либо синхронизация с внешними устройствами через интерфейсы RS232 и Digital IO.

Двухдиапазонный источник питания постоянного тока Rigol DP813 оборудуется оригинальной панелью ввода – с поворотным энкодером, размещенными вокруг него цифровыми клавишами и расположенными крестообразно кнопками навигации и выбора единиц измерения. Отдельно сгруппированы кнопки включения диапазонов, многорежимные клавиши и функциональные кнопки. С помощью последних открывается доступ к настройкам дисплея, системным утилитам, операциям с файлами, режимам таймера и задержки и расширенным функциям.

Помимо стандартных режимов предохранения выходных цепей от перенапряжения и токовых перегрузок с настраиваемыми пороговыми значениями, в блоке питания Rigol DP813 реализована двухступенчатая защита от перегрева – на аппаратном и программном уровнях. Для недопущения непреднамеренной активации функций предусмотрена возможность блокировки клавиатуры.

Преимущества

• Разные варианты отображения результатов измерений: в виде цифровых показателей, графиков или циферблатов, имитирующих стрелочные аналоговые приборы, обеспечивают высокую наглядность.
• 4-линейное подключение в режиме Sense позволяет компенсировать потери тока в соединительных проводах для прецизионных нагрузок, точно поддерживая нужный номинал напряжения на их входах.
• Встроенная память может использоваться для сохранения настроек, отредактированных форм сигналов, записи данных в режиме регистратора и т.д.

В отличие от двух- и трехканальных моделей серии DP800, блок питания дополнительно оборудован измерительно-силовым интерфейсом с тыльной стороны корпуса, полностью дублирующим функции клемм на передней панели. Он может использоваться для подключения к внешнему оборудованию при размещении оборудования в приборной стойке через соответствующую клеммную колодку.
