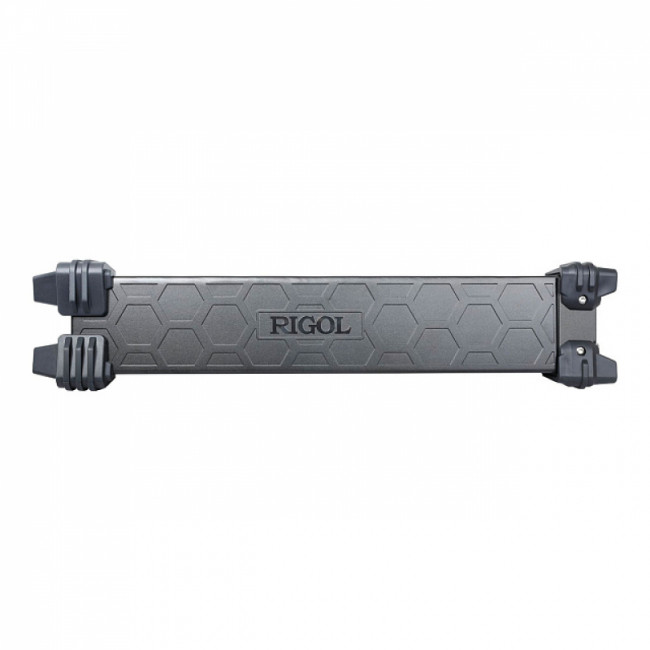

Генератор сигналов RIGOL DSG5122 высокочастотный

Name: Генератор сигналов RIGOL DSG5122 высокочастотный
Brand: RIGOL

(0) Оставить отзыв

Сравнение

В избранное

Производитель	RIGOL
Скорость старения	<1 ppm/год <30 ppb/год (с опцией OCXO-D08)
Температурная стабильность, 25°С (диапазон от 0°С до 50°С)	<0,5 ppm <5 ppb (с опцией OCXO-D08)
Частота опорного генератора	10 МГц
Фазовая стабильность между каналами	f=10 ГГц, температурные колебания ≤1°C (±1°)

Подробные характеристики

Обзор Характеристики Отзывы0

Описание

Генератор ВЧ сигналов Rigol DSG5122 обладает расширенной функциональностью, по сравнению с представителями младших серий DSG800/3000, так как оснащается двумя отдельными каналами с частотным диапазоном от 9 кГц до 12 ГГц, которые могут функционировать независимо либо синхронно, с выбираемой амплитудой и частотой, заданием свипирования, фазового сдвига и т.п. Важным преимуществом высокочастотных генераторов сигналов линейки DSG5000 является возможность наращивания общего количества РЧ-каналов путем каскадного подключения нескольких устройств, обеспечивая масштабирование системы. За счет высокой стабильности и точности поддерживается когерентность выдаваемых сигналов без задействования дополнительных средств синхронизации, что позволяет использовать такие установки для решения сложных лабораторных задач, например, при испытаниях на ЭМС, исследовании квантовых технологий и т.д.

Каждый РЧ-канал Rigol DSG5122 снабжен отдельным выходом, обеспечивающим автоматическую валидацию выдаваемого сигнала. Когда его параметры соответствуют значениям, заданным в настройках, система подает синхроимпульс. С целью повышения точности предусмотрена возможность внешнего ввода опорной частоты, не только 10 МГц, но и 4 ГГц. При совместной работе с другим лабораторным оборудованием РЧ-генератор сам может выполнять роль источника опорного сигнала. Дополнительная аппаратная опция позволяет повысить долговременную стабильность выходных характеристик путем установки в прибор модуля OCXO.

Преимущества Rigol DSG5122

Расширяемость – базовая функциональность может наращиваться программными опциями, которые позволяют задействовать различные виды аналоговой модуляции, импульсную модуляцию встроенными средствами и режим генерации пачек импульсов.
Высокая гибкость за счет возможности индивидуальность настройки каналов.
Расширенный набор интерфейсов – прибор снабжен четырьмя портами USB HOST, одним USB DEVICE, LAN с поддержкой LXI и HDMI-выходом, что обеспечивает простое подключение внешних устройств, реализуя обмен данными, внешнее управление или дистанционный режим работы.

За счет отказа от кнопочной панели управления СВЧ-генератор обладает компактной конструкцией. Модель оборудуется только сенсорным дисплеем и выполнено в слим-корпусе с высотой 2U, за счет чего легко монтируется в типовую приборную стойку с плотным размещением компонентов. Встроенная система охлаждения с проходной вентиляцией через отверстия в передней и задней панели обеспечивает эффективный теплоотвод.

Количество выходных каналов			2
Диапазон частот			от 9 кГц до 12 ГГц
Скорость установки			<3 мс (тип.)
Фазовая стабильность между каналами			f=10 ГГц, температурные колебания ≤1°C (±1°)
Внутренний источник опорной частоты
Частота опорного генератора			10 МГц
Точность калибровки			≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-D08)
Температурная стабильность, 25°С (диапазон от 0°С до 50°С)			<0,5 ppm <5 ppb (с опцией OCXO-D08)
Скорость старения			<1 ppm/год <30 ppb/год (с опцией OCXO-D08)
Выход внутреннего опорного генератора	частота	10 МГц
	уровень	от +5 дБм до +10 дБм
	интерфейс	BNC (розетка)
Вход для внешнего опорного генератора	частота	10 МГц
	уровень	от 0 дБм до +10 дБм
	максимальная девиация	±1 ppm
	интерфейс	BNC (розетка)
Выход/Вход синхронизации опорной частоты	частота	4,8 ГГц
	уровень	от -3 дБм до +3 дБм
	интерфейс	SMA (розетка)
Установка фазы
Диапазон девиации фазы			±180°
Разрешение			0,01°
Параметры спектра генерируемых сигналов
Гармонические искажения (непрерывный режим)	10 МГц ≤ f ≤ 4 ГГц	вых. уровень: ≤ +10 дБм (< -30 дБн)
	4 ГГц < f ≤ 10 ГГц	вых. уровень: ≤ +10 дБм (< -50 дБн)
	10 ГГц < f ≤ 20 ГГц	вых. уровень: ≤ +7 дБм (< -30 дБн)
Субгармонические искажения (непрерывный режим)	11,3 ГГц < f ≤ 20 ГГц	< -60 дБн, < -70 дБн (тип.)
Негармонические искажения (непрерывный режим, уровень	1 МГц ≤ f ≤ 1,5 ГГц	< -60 дБн, < -70 дБн (тип.)
	1,5 ГГц < f ≤ 2,825 ГГц	< -70 дБн, < -75 дБн (тип.)
	2,825 ГГц < f ≤ 5,65 ГГц	< -64 дБн, < -69 дБн (тип.)
	5,65 ГГц < f ≤ 11,3 ГГц	< -58 дБн, < -63 дБн (тип.)
	11,3 ГГц < f ≤ 20 ГГц	< -52 дБн, < -57 дБн (тип.)
Фазовый шум SSB (непрерывный режим, измер. полоса 1 Гц, отстройка от несущей 10 кГц)	f = 1 ГГц	< -130 дБн/Гц, < -133 дБн/Гц (тип.)
	f = 2 ГГц	< -120 дБн/Гц, < -123 дБн/Гц (тип.)
	f = 4 ГГц	< -114 дБн/Гц, < -117 дБн/Гц (тип.)
	f = 10 ГГц	< -108 дБн/Гц, < -111 дБн/Гц (тип.)
	f = 20 ГГц	< -102 дБн/Гц, < -105 дБн/Гц (тип.)
Общие искажения (непрерывный режим, уровень + 10дБм, отстройка от несущей 10 МГц, измерит. полоса 1Гц)	50 МГц ≤ f ≤ 1 ГГц	<-140 дБн/Гц
	1 ГГц < f ≤ 10 ГГц	<-135 дБн/Гц
	10 ГГц < f ≤ 20 ГГц	<-130 дБн/Гц
Выходной уровень
Min выходной уровень	нормированное	устанавливаемое
9 кГц ≤ f <100 кГц	-	-30 дБм
100 кГц ≤ f < 2 МГц	-30 дБм	-30 дБм
2 МГц ≤ f ≤ 10 ГГц	-30 дБм	-30 дБм
10 ГГц < f ≤ 17 ГГц	-30 дБм	-30 дБм
17 ГГц < f ≤ 20 ГГц	-30 дБм	-30 дБм
Max выходной уровень
9 кГц ≤ f <100 кГц	-	+10 дБм
100 кГц ≤ f < 2 МГц	+5 дБм	+15 дБм
2 МГц ≤ f ≤ 10 ГГц	+13 дБм	+25 дБм
10 ГГц < f ≤ 17 ГГц	+13 дБм	+20 дБм
17 ГГц < f ≤ 20 ГГц	+10 дБм	+20 дБм
Разрешение	0.01 дБ
Абсолютная неопределенность уровня
Температурный диапазон от 20°C до 30°C, выходной уровень от -30 дБм до максимального по спецификации
в диапазонах частот	нормированное	типовое
100 кГц ≤ f ≤ 1,5 ГГц	±0,7 дБ	±0,5 дБ
1,5 ГГц < f ≤ 10 ГГц	±0,9 дБ	±0,5 дБ
10 ГГц < f ≤ 17 ГГц	±1,1 дБ	±0,9 дБ
17 ГГц < f ≤ 20 ГГц	±1,3 дБ	±1,1 дБ
Развязка между каналами
Частота			развязка между каналами при выходном уровне мощности = 0 дБм
9 кГц ≤ f < 4 ГГц			> 85 дБ (тип.)
4 ГГц ≤ f ≤ 10 ГГц			> 80 дБ (тип.)
10 ГГц < f ≤ 20 ГГц			> 75 дБ (тип.)
КСВН
Частота			в температурном диапазоне от 20°С до 30°С, выходной уровень < 0 дБм
10 МГц ≤ f ≤ 3 ГГц			≤ 1.8 (ном.)
3 ГГц < f ≤ 6 ГГц			≤ 2.0 (ном.)
6 ГГц < f ≤ 10 ГГц			≤ 1.8 (ном.)
10 ГГц < f ≤ 20 ГГц			≤ 2.2 (ном.)
Макс. отраженная мощность	Макс. напряжение DC	0 В
	10 МГц < f ≤ 20 ГГц	0,5 Вт
Перестройка по частоте
Вид			пошаговая развертка, развертка по списку
Режим			однократный, непрерывный
Диапазон			в пределах всего рабочего диапазона частот
Форма			треугольная и пилообразная
Шаг изменения			линейный или логарифмический
Количество точек			от 2 до 1001
Время ожидания			от 5 мс до 100 с
Запуск			авто, ручной, внешний, по шине (USB, LAN)
Перестройка по мощности
Вид			пошаговая развертка, развертка по списку
Режим			одиночный, непрерывный
Диапазон			в пределах всего рабочего динамического диапазона
Форма			треугольная и пилообразная
Диапазон			полный динамический диапазон
Шаг изменения			линейный
Количество точек			от 2 до 1001
Время ожидания			от 5 мс до 100 с
Запуск			авто, ручной, внешний, по шине (USB, LAN)
Совместимость типов модуляции
АМ			ЧМ, ФМ, ИМ
ЧМ			АМ, ИМ
ФМ			АМ, ИМ
ИМ			АМ, ЧМ, ФМ
Амплитудная модуляция (опция dsg5000-amd)
Источник модуляции			внутренний, внешний
Глубина модуляции			от 0% до 100%
Разрешение			0,1%
Точность установки			при F н ≤ 1.5 ГГц, F mod = 1 кГц, m < 30%, уровень = 0 дБм (< 4% от установленного значения + 1%)
Искажение			при F н ≤ 1.5 ГГц, f mod = 1 кГц, m < 30%, уровень = 0 дБм (< 3% ( тип.))
Неравномерность АЧХ			при m < 80%, от DC/10 Гц от 100 кГц (< 3 дБ (ном.))
Частотная модуляция (опция dsg5000-amd)
Источник модуляции	внутренний, внешний
Максимальная девиация	при f ≤ 1.5 ГГц	2 МГц (ном.)
Разрешение		< 0,1% от девиации или 1 Гц (в зависимости от того, что больше)
Точность установки	при f ≤ 1.5 Гц, f mod= 1 кГц, внутренний источник	< 2% от установленного значения + 20 Гц
Искажения	при f ≤ 1.5 ГГц, f mod = 1 кГц, девиация = 50 кГц	< 2% (тип.)
Неравномерность АЧХ	от DC/10 Гц до 100 кГц	< 3 dB (ном.)
Фазовая модуляция (опция dsg5000-amd)
Источник модуляции	внутренний, внешний
Максимальная девиация	при f ≤ 1.5 ГГц	5 рад. (ном.)
Разрешение		< 0,1% от девиации или 0,01 рад. (в зависимости от того, что больше)
Точность установки	при f ≤ 1.5 Гц, f mod= 1 кГц, внутренний источник	< 1 % от установленного значения + 0,1 рад.
Искажения	при f ≤ 1.5 ГГц, f mod = 1 кГц, девиация = 5 рад.	< 1 % (тип.)
Неравномерность АЧХ	от DC/10 Гц до 100 кГц	< 3 dB (ном.)
Импульсная модуляция (опция dsg5000-pul)
Источник модуляции	внутренний, внешний
Коэффициент вкл./выкл.	f ≤ 6 ГГц	> 80 дБ (тип.)
	6 ГГц < f ≤ 11 ГГц	> 70 дБ (тип.)
	f > 11 ГГц	> 60 дБ (тип.)
Время нарастания/спада			<50 нс, 20 нс (тип.)
Частота следования импульсов			от DC до 1 МГц
Импульсный генератор
Режим работы			одиночный импульс
Период следования импульсов			от 40 нс до 170 с разрешение 10 нс
Ширина импульса			от 10 нс до (170 с – 10 нс) разрешение 10 нс
Задержка запуска			от 10 нс до 170 с разрешение 10 нс
Режим запуска			авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN)
Генератор импульсных последовательностей (опция dsg5000-pug)
Количество импульсов			от 1 до 2047
Длительность импульсов			от 20 нс до 170 с
Повторение			от 1 до 256
Входные/выходные разъемы
Передняя панель
РЧ выход	импеданс	50 Ом (ном.)
	тип разъема	3,5 мм вилка
Вход внешнего запуска	импеданс	1 кОм (ном.)
	тип разъема	SMB вилка
	логический уровень	3,3 В TTL
Выход сигнала достоверности	тип разъема	SMB вилка
	выходное напряжение	0 В/ 3,3В ( ном.)
Импульсный вход/выход	импеданс	50 Ом (ном.)
	входное/выходное напряжение	0 В/ 3,3В ( ном.)
	тип разъема	SMB вилка
Выход сигнала развертки	тип разъема	SMB вилка
	выходное напряжение	0 – 10 В (ном.)
Задняя панель
Вход внешнего модулирующего сигнала	импеданс	100 кОм/600 Ом/ 50 Ом
	развязка	AC/DC
	чувствительность	1 Vpp для заданной глубины
	тип разъема	BNC гнездо
Вход внешнего генератора опорной частоты 10 МГц	импеданс	50 Ом
	тип разъема	BNC гнездо
Выход внешнего генератора опорной частоты 10 МГц	импеданс	50 Ом
	тип разъема	BNC гнездо
Вход внешнего синхронизирующего генератора опорной частоты 4,8 ГГц	импеданс	50 Ом
	тип разъема	SMA гнездо
Выход внешнего синхронизирующего генератора опорной частоты 4,8 ГГц	импеданс	50 Ом
	тип разъема	SMA гнездо
Коммуникационные интерфейсы
USB3.0 host	тип разъема	A вилка
	протокол	3.0
	количество	4 (2 на передней панели и 2 на задней панели)
USB3.0 device	тип разъема	B вилка
	протокол	TMC
LAN	тип разъема	RJ-45
	протокол	10/100/1000Base-T, LXI-C
HDMI	тип разъема	A вилка
	протокол	HDMI 1.4
Дисплей			TFT LCD
Разрешение			480 x 320
Диагональ			3.5 дюйма
Расширенные возможности			поддержка HDMI
Сохранение данных
Виды поддерживаемых устройств			внутренняя энергонезависимая память, USB
Хранение данных			внутренняя энергонезависимая память 10 ГБ
Электропитание
Входное напряжение, АС			100 – 240 В
Частота входного напряжения			45 – 440 Гц
Потребляемая мощность (со всеми включенными опциями)			< 650 Вт
Условия эксплуатации
Температурный диапазон	рабочий	от 0°C до +50°C
	хранения	от -20°C до +70°C
Влажность	от 0°C до 30°C	≤ 90%
	от 30°C до 40°C	≤ 75%
	от 40°C до 50°C	≤ 45%
Высота над уровнем	рабочая	ниже 3000 м
Массо - габаритные параметры
Вес брутто			< 14 кг
Ш х В х Г			435 х 88 х 486 мм

Характеристики

Производитель	RIGOL
Скорость старения	<1 ppm/год <30 ppb/год (с опцией OCXO-D08)
Температурная стабильность, 25°С (диапазон от 0°С до 50°С)	<0,5 ppm <5 ppb (с опцией OCXO-D08)
Частота опорного генератора	10 МГц
Фазовая стабильность между каналами	f=10 ГГц, температурные колебания ≤1°C (±1°)
Скорость установки	<3 мс (тип.)
Точность калибровки	≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-D08)
Количество выходных каналов	2
