Генератор сигналов произвольной формы RIGOL DG1062Z

Name: Генератор сигналов произвольной формы RIGOL DG1062Z
Brand: RIGOL

(0) Оставить отзыв

Доставка в Нижний Тагил

Самовывоз ПВЗ: 25 октября

Доставка до адреса: 26 октября

Сравнение

В избранное

Производитель	RIGOL
Диапазон	синусоидальный сигнал
Форма сигнала	стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 160 типов специальной формы
Количество каналов	2

Подробные характеристики

Обзор Характеристики Отзывы0

Описание

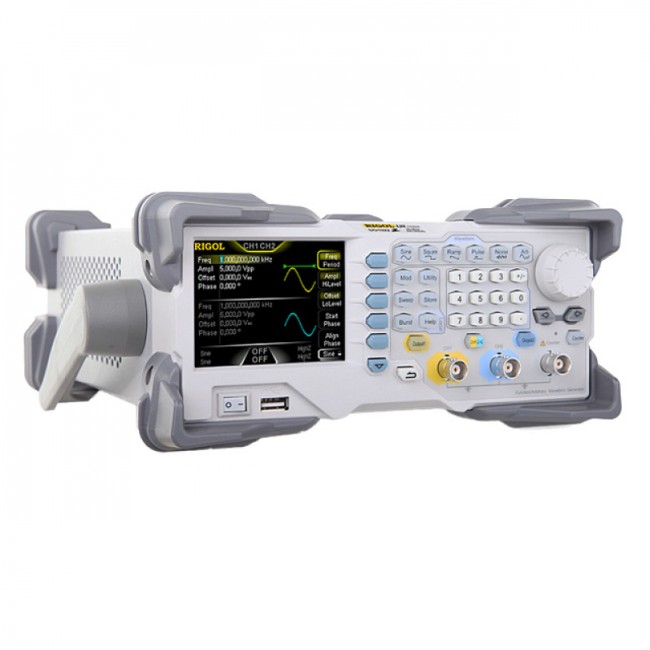

Генератор стандартных функций и сигналов произвольной формы Rigol DG1062Z с двумя каналами с рабочим диапазоном до 60 МГц реализует широкий набор функций, обладая при этом демократичной ценой. В отличие от устройств предыдущего поколения (без индекса Z), прибор использует запатентованную технологию SiFi II с поточечным формированием выходного сигнала, за счет чего обеспечивается низкий уровень фазовых шумов и гармонических искажений. По сравнению с младшими модификациями своей серии, генератор сигналов обладает не только расширенным частотным диапазоном, но и увеличенной глубиной памяти, что позволяет воспроизводить сигналы сложной формы с большей продолжительностью периода.

Функциональные возможности

Благодаря переносному исполнению и расширенному перечню реализуемых функций генератор Rigol DG1062Z является оптимальной заменой для целого набора генерирующих устройств при выполнении выездных работ. Прибор способен воспроизводить типовые периодические сигналы, реализовать несколько вариантов свипирования и 7 типов модуляции, формировать гармоники, пакеты сигналов, выполнять частотные измерения. Энергонезависимая память содержит 160 типовых форм сигналов, с помощью которых можно имитировать работу биологических датчиков, медицинского оборудования, автомобильных компонентов, выдавать тестовые сигналы при отладке аналоговой и цифровой радиоэлектроники, а также моделировать различные математические и тригонометрические функции. Наличие стандартных интерфейсов LAN и USB дает возможность использовать генератор Rigol DG1062Z в режиме дистанционного управления с применением ПК.

Особенности и преимущества

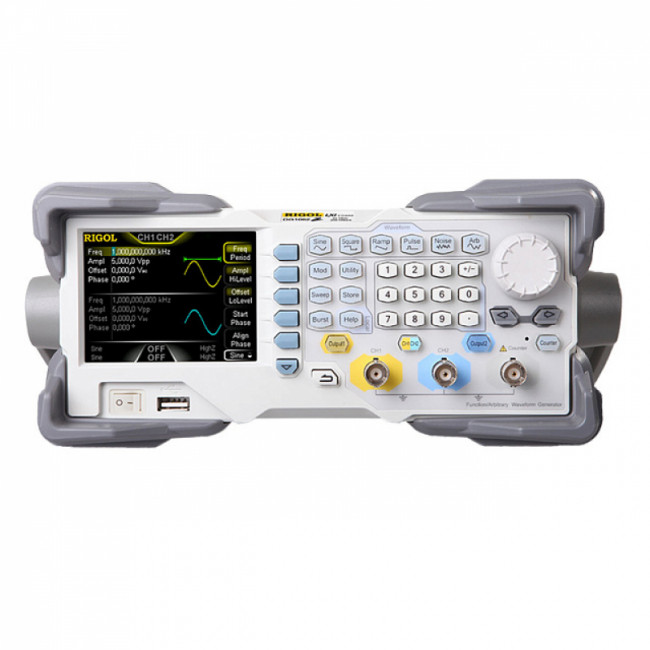

Одновременное отображение параметров обоих каналов и форм сигнала на цветном дисплее обеспечивает высокую наглядность и информативность, исключая необходимость межканальных переключений при выполнении настроек.

Встроенный 7-разрядный частотомер оснащен отдельным входом, что дает возможность отслеживать частотные параметры объекта контроля, не отключая рабочие выходы генератора.

USB коннектор на передней панели можно использовать не только для работы со съемными носителями информации, обеспечивая сохранение и перенос данных, но и для прямого подключения осциллографов при необходимости считывания записанных осциллограмм, управления амплитудным усилителем PA1011 с целью повышения выходной мощности, или для реализации сетевого режима при установке опционального переходника GPIB.

Максимальная выходная частота	60 МГц
Количество каналов	2
Форма сигнала	стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 160 типов специальной формы
Частотные характеристики
Диапазон	синусоидальный сигнал		1 мкГц ~ 60 МГц
	прямоугольный сигнал		1 мкГц ~ 25 МГц
	импульсный сигнал		1 мкГц ~ 25 МГц
	пилообразный сигнал		1 мкГц ~ 1 МГц
	гармоники		1 мкГц ~ 20 МГц
	белый шум (Гаусс)		полоса 60 МГц (-3дБ)
	специальной формы		1 мкГц ~ 20 МГц
Разрешение по частоте	1 мкГц
Точность установки (18°C ~ 28°C)	±1 ppm
Синусоидальный сигнал
Гармонические искажения	типичное (0 дБм) < -65 дБн (DC ~ 10 МГц) < -55 дБн (>10МГц ~ 30 МГц) < -50 дБн (>30МГц ~ 60 МГц)
Общие гармонические искажения	< 0,075% (10-20 кГц, 0 дБм)
Негармонические искажения	типичное (0 дБм) < -70 дБн (DC ~ 10 МГц) < -70 дБн + 6 дБ/октаву (>10 МГц)
Фазовый шум	типичное (0 дБм) -125 дБн/Гц @ 10 кГц
Прямоугольный сигнал
Время нарастания / спада	< 10 нс (1 Вп-п) типичное
Выброс	< 5 % (100 кГц, 1 Вп-п) типичное
Коэф. заполнения	0,01% ~ 99,99% (ограничена установленной частотой)
Ассиметрия	1% период +5 нс
Джиттер (СКЗ)	типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п)
Пилообразный сигнал
Нелинейность	< 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное
Симмметрия	0 ~ 100%
Импульсный сигнал
Длительность импульса	≥ 16 нс (ограничена установленной частотой)
Время нарастания / спада	≥ 10 нс (ограничена установленной частотой и длительностью импульса)
Выброс	< 5 % (1 Вп-п) типичное
Джиттер (СКЗ)	типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала	8 ~ 2 М точек (16 М точек опция)
Вертикальное разрешение	14 бит
Частота дискретизации	200 Мвыб/сек
Время нарастания	< 5 нс (1 Вп-п) типичное
Джиттер (СКЗ)	типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п)
Способ редактирования	по точкам, сегментами, встроенное построение формы
Генератор гармоник
Порядок гармоник	≤ 8
Тип гармоник	четные, нечетные, все, пользовательские
Амплитуда гармоник	регулируемая для каждой гармоники
Фаза гармоник	регулируемая для каждой гармоники
Характеристики выхода
Амплитуда (50 Ом)	2,5 мВп-п - 10 Вп-п (≤10 МГц) 2,5 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц) 2,5 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц)
Точность установки	±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)
Неравномерность АЧХ	типичное (синус, 2,5В) ±0,1 дБ (≤10 МГц) ±0,2 дБ (>10 МГц ~ 60 МГц)
Единицы установки	Вп-п, Вскз, дБм
Разрешение	0,1 мВпп или 4 бит
Смещение (50 Ом)
Диапазон	±5 Впп АС+DC
Точность установки	±(1% + 5 мВ +0,5% от амплитуды)
Выход сигнала
Импеданс	50 Ом (типичное)
Защита	от короткого замыкания, автоматическое отключение выхода при перегрузке
Модуляция
Тип модуляции	AM, FM, PM, ASK, FSK, PSK, PWM
AM Модуляция (AM)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 50 кГц
Коэффициент модуляции	0% ~ 120%
ЧM Модуляция (FM)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 50 кГц
ФM Модуляция (PM)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 50 кГц
Девиация	0 ~ 360°
Частотная манипуляция (FSK)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
Амплитудная манипуляция (ASK)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
Фазовая манипуляция (PSK)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
Фазовая манипуляция (PSK)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
Режим пачек импульсов
Форма	синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Частота несущей	2 мГц ~ 60 МГц
Количество импульсов в пачке	от 1 до 1000000 или бесконечное
Начальная / Конечная фаза	от 0° до 360°
Внутренний период	от 1 мкс до 500 с
Стробированный запуск	Внешний запуск
Источник запуска	ручной, внешний, внутренний
Задержка запуска	от 0 нс до 100 с
Режим свипирования (качания)
Форма	синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон	линейный, логарифмический, ступенчатый
Направление	вверх / вниз
Диапазон частот	верхняя и нижняя частота свипирования ограничена несущей частотой
Время свипирования	от 1 мс до 500 с
Время стояния / возврата	от 0 мс до 500 с
Источник запуска	ручной, внешний, внутренний
Маркер	спадающий фронт или синхросигнал (программируется)
Частотомер
Измеряемый параметр	частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
Частотный диапазон	1 мrГц ~ 200 МГц
Разрешение по частоте	7 разрядов/с (время счета = 1 с)
Диапазон периода	5 нс ~ 16 дней
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)	DC связь	DC диапазон девиации	+1.5 В DC
		1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 В AC+DC
		100 МГц ~ 200 МГц	100 мВскз ~ ±2,5 В AC+DC
	AC связь	1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 Вп-п
	AC связь	100 МГц ~ 200 МГц	100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения (DC связь)	диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс
Коэффициент заполнения	0 ~ 100%
Параметры входа	входной импеданс		1 МОм
	тип связи		AC, DC
	ФНЧ		ON: полоса 250 кГц, OFF: полоса 200 МГц
	опасное напряжение (1 МОм)		±7 В AC+DC
Система запуска	уровень запуска: ±2,5 В
Система запуска	чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)
Время счета	1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с
Входы/выходы 10 МГц
Вход внешнего опорного сигнала
Частота	10 МГц ± 50 Гц
Уровень	250 мВп-п ~ 5 Вп-п
Время блокировки	< 2 c
Выход внутреннего опорного сигнала
Частота	10 МГц ± 50 Гц
Уровень	3,3 Вп-п
Выход синхронизации
Уровень	TTL
Импеданс	50 Ом
Основные характеристики
Тип дисплея	жидкокристаллический, 4,3" TFT, 480 х 272, 16 млн. цветов
Питание	100~240 В АСскз, 45~65 Гц
Интерфейс	USB устройство, USB host (2), GPIB, LAN (LXI Class C)
Потребляемая мощность	не более 40 Вт
Рабочая температура	10 °C...40 °C
Габаритные размеры	261 х 112 х 318 мм
Вес	3,2 кг / 4,5 кг (с упаковкой)
