| Производитель | АКИП |
| Номинальная мощность, кВт | 0 |
| Диапазон | 9 кГц … 30 кГц -55 дБм … 0 дБм >30 кГц … 100 кГц -55 дБм … 5 дБм >100 кГц … 5 ГГц -55 дБм … 10 дБм >5 ГГц … 7,7 ГГц -55 дБм … 8 дБм >7,7 ГГц … 8 ГГц -55 дБм … 5 дБм >8 ГГц … 8,5 ГГц -55 дБм … 2 дБм |
| Видео выход | HDMI |
| Диапазон свипирования мощности | 9 кГц … 30 кГц -55 дБм … 0 дБм >30 кГц … 100 кГц -55 дБм … 5 дБм >100 кГц … 5 ГГц -55 дБм … 10 дБм >5 ГГц … 7,7 ГГц -55 дБм … 8 дБм >7,7 ГГц … 8 ГГц -55 дБм … 5 дБм >8 ГГц … 8,5 ГГц -55 дБм … 2 дБм |
Описание
| Ключевые спецификации | |
|---|---|
| Диапазон частот | 9 кГц … 4,5 ГГц |
| Число портов | 2 |
| Разрешение | 1 Гц, 0,05 дБ |
| Полоса фильтра ПЧ (IFBW) | 10 Гц … 3 МГц |
| Динамический диапазон | 90 дБ (ПЧ 10 Гц, диапазон частот 9 кГц … 30 кГц) 98 дБ (ПЧ 10 Гц, диапазон частот >30 кГц … 100 кГц) 115 дБ (ПЧ 10 Гц, диапазон частот >100 кГц … 30 МГц) 125 дБ (ПЧ 10 Гц, диапазон частот >30 МГц … 7,7 ГГц) 120 дБ (ПЧ 10 Гц, диапазон частот >7,7 ГГц … 8 ГГц) 117 дБ (ПЧ 10 Гц, диапазон частот >8 ГГц … 8,5 ГГц) |
| Выходные характеристики измерительного порта (Источник) | |
| Выходная частота | |
| Частотный диапазон | 9 кГц … 4,5 ГГц |
| Разрешение | 1 Гц |
| Погрешность незатухающих колебаний | стандартное исполнение: ±1*10-6 (23 ± 3°C) опция SNA5000-HPR: ±1*10-7 (23 ± 3°C) |
| Стабильность источника | стандартное исполнение: ±1*10-6 (0 … 40°C) ±0,5*10-6 /год опция SNA5000-HPR: ±1*10-9 (0 … 40°C) ±5*10-8 /год |
| Выходная мощность | |
| Номинальная мощность | 0 дБм |
| Погрешность установки | ±1,5 дБ (при 0 дБм) |
| Диапазон | 9 кГц … 30 кГц -55 дБм … 0 дБм >30 кГц … 100 кГц -55 дБм … 5 дБм >100 кГц … 5 ГГц -55 дБм … 10 дБм >5 ГГц … 7,7 ГГц -55 дБм … 8 дБм >7,7 ГГц … 8 ГГц -55 дБм … 5 дБм >8 ГГц … 8,5 ГГц -55 дБм … 2 дБм |
| Максимальная сглаженная мощность | 9 кГц … 30 кГц 0 дБм >30 кГц … 100 кГц 5 дБм >100 кГц … 5 ГГц 10 дБм >5 ГГц … 7,7 ГГц 8 дБм >7,7 ГГц … 8 ГГц 5 дБм >8 ГГц … 8,5 ГГц 2 дБм |
| Разрешение | 0,05 дБ |
| Диапазон свипирования мощности | 9 кГц … 30 кГц -55 дБм … 0 дБм >30 кГц … 100 кГц -55 дБм … 5 дБм >100 кГц … 5 ГГц -55 дБм … 10 дБм >5 ГГц … 7,7 ГГц -55 дБм … 8 дБм >7,7 ГГц … 8 ГГц -55 дБм … 5 дБм >8 ГГц … 8,5 ГГц -55 дБм … 2 дБм |
| Уровень линейности | 9 кГц … 30 кГц ±0,5 дБ (-20 дБм … 0 дБм) >30 кГц … 100 кГц ±0,5 дБ (-20 дБм … 5 дБм) >100 кГц … 5 ГГц ±0,5 дБ (-20 дБм … 10 дБм) >5 ГГц … 7,7 ГГц ±0,5 дБ (-20 дБм … 8 дБм) >7,7 ГГц … 8 ГГц ±0,5 дБ (-20 дБм … 5 дБм) >8 ГГц … 8,5 ГГц ±0,5 дБ (-20 дБм … 2 дБм) |
| Частота выходного сигнала измерительного порта | |
| Гармоники (2-я и 3-я) (при 0 дБм) | 9 кГц … 100 кГц < -20 дБн >100 кГц … 8,5 ГГц < -28 дБн |
| Негармонические колебания (при 0 дБм) | < -30 дБн |
| Вход измерительного порта | |
| Входная мощность | |
| Максимальная входная мощность | +10 дБм |
| Защита входа | +27 дБм (ВЧ) или 35 В (постоянный ток) |
| Уровень собственных шумов | 9 кГц … 100 кГц -100 дБм/Гц >100 кГц … 30 МГц -115 дБм/Гц >30 МГц … 8,5 ГГц -125 дБм/Гц |
| Уровень компрессии (вход +10 дБм) | амплитуда: 9 кГц … 8,5 ГГц 0,09 дБ фаза: 9 кГц … 8,5 ГГц 0,36° |
| Перекрестные потери | 9 кГц … 100 кГц -100 дБ >100 кГц … 10 МГц -110 дБ >10 МГц … 8,5 ГГц -120 дБ |
| Шум кривой (при установленной максимальной выходной мощности) | |
| Амплитуда | передача: 9 кГц … 50 кГц (полоса ПЧ 1 кГц) 0,003 дБ скз >50 кГц … 1 МГц (полоса ПЧ 1 кГц) 0,003 дБ скз >1 МГц … 8,5 кГц (полоса ПЧ 10 кГц) 0,004 дБ скз отражение: 9 кГц … 50 кГц (полоса ПЧ 1 кГц) 0,003 дБ скз >50 кГц … 1 МГц (полоса ПЧ 1 кГц) 0,003 дБ скз >1 МГц … 8,5 кГц (полоса ПЧ 10 кГц) 0,004 дБ скз |
| Фаза | передача: 9 кГц … 50 кГц (полоса ПЧ 1 кГц) 0,035° скз >50 кГц … 1 МГц (полоса ПЧ 1 кГц) 0,03° скз >1 МГц … 8,5 кГц (полоса ПЧ 10 кГц) 0,05° скз отражение: 9 кГц … 50 кГц (полоса ПЧ 1 кГц) 0,03° скз >50 кГц … 1 МГц (полоса ПЧ 1 кГц) 0,035° скз >1 МГц … 8,5 кГц (полоса ПЧ 10 кГц) 0,05° скз |
| Стабильность | |
| Амплитуда | 9 кГц … 3 ГГц ± 0,005 дБ/°C 3 ГГц … 8,5 ГГц ± 0,014 дБ/°C |
| Фаза | 9 кГц … 3 ГГц ± 0,1 °/°C 3 ГГц … 8,5 ГГц ± 0,3 °/°C |
| Динамическая погрешность (относительно опорного уровня входной мощности -10 дбм) | |
| Амплитуда | 10 дБм ± 0,1 дБ -30 дБм ± 0,05 дБ -100 дБм ± 2 дБ |
| Фаза | 10 дБм ± 2° -30 дБм ± 0,2° -100 дБм ± 10,38° |
| Время развертки | |
| - | точки / 201 / 401 / 1601 / 6401 |
| Старт: 100 кГц | без коррекции / 15 мс / 17 мс / 35 мс / 141 мс |
| Стоп: 8,5 ГГц | 2-порт / 30 мс / 34 мс / 70 мс / 282 мс |
| Полоса ПЧ: 500 кГц | 4-порт / 60 мс / 68 мс / 140 мс / 564 мс |
| - | точки / 201 / 401 / 1601 / 6401 |
| Старт: 100 кГц | без коррекции / 17 мс / 20 мс / 46 мс / 185 мс |
| Стоп: 8,5 ГГц | 2-порт / 34 мс / 40 мс / 92 мс / 370 мс |
| Полоса ПЧ: 100 кГц | 4-порт / 68 мс / 80 мс / 184 мс / 740 мс |
| - | точки / 201 / 401 / 1601 / 6401 |
| Старт: 100 кГц | без коррекции / 33 мс / 52 мс / 175 мс / 698 мс |
| Стоп: 8,5 ГГц | 2-порт / 66 мс / 104 мс / 350 мс / 1396 мс |
| Полоса ПЧ: 10 кГц | 4-порт / 132 мс / 208 мс / 700 мс / 2792 мс |
| - | точки / 201 / 401 / 1601 / 6401 |
| Старт: 100 кГц | без коррекции / 193 мс / 372 мс / 1452 мс / 5806 мс |
| Стоп: 8,5 ГГц | 2-порт / 386 мс / 744 мс / 2904 мс / 11612 мс |
| Полоса ПЧ: 1 кГц | 4-порт / 772 мс / 1488 мс / 5808 мс / 23224 мс |
| Передняя панель | |
| Измерительные порты | N-тип, 50 Ом. Защита входа: +27 дБм (ВЧ) или 35 В (постоянный ток) |
| Задняя панель | |
| Вход синхросигнала | BNC-тип, 5 В TTL |
| Выход синхросигнала | BNC-тип, максимальный ток 20 мА, 3,3 В TTL |
| Вход внешнего опорного сигнала | BNC-тип, 50 Ом 10 МГц ±10 ppm -3 дБм … 10 дБм |
| Выход опорного сигнала | BNC-тип, 50 Ом, синусоидальная форма 10 МГц ±5 ppm 0 дБм ± 3 дБ |
| Вход сигнала смещения | BNC-тип максимальное напряжение: ± 35 В (постоянный ток) максимальный ток: ± 300 мА защита входа: 500 мА |
| Общие данные | |
| Интерфейс | USB (USBTMC), LAN |
| Видео выход | HDMI |
| Экран | цветной сенсорный ЖК, диагональ 30,7 см, разрешение 1280x800 |
| Питание | 100 … 240 В, 50/60 Гц 100 … 120 В, 400 Гц |
| Потребляемая мощность | 50 Вт |
| Условия эксплуатации | 0 … 40 °С, относительной влажность до 85% |
| Габаритные размеры | 378 х 284 х 126 мм |
| Масса (не более) | 5,5 кг |
Характеристики
| Производитель | АКИП |
| Номинальная мощность, кВт | 0 |
| Диапазон | 9 кГц … 30 кГц -55 дБм … 0 дБм >30 кГц … 100 кГц -55 дБм … 5 дБм >100 кГц … 5 ГГц -55 дБм … 10 дБм >5 ГГц … 7,7 ГГц -55 дБм … 8 дБм >7,7 ГГц … 8 ГГц -55 дБм … 5 дБм >8 ГГц … 8,5 ГГц -55 дБм … 2 дБм |
| Видео выход | HDMI |
| Диапазон свипирования мощности | 9 кГц … 30 кГц -55 дБм … 0 дБм >30 кГц … 100 кГц -55 дБм … 5 дБм >100 кГц … 5 ГГц -55 дБм … 10 дБм >5 ГГц … 7,7 ГГц -55 дБм … 8 дБм >7,7 ГГц … 8 ГГц -55 дБм … 5 дБм >8 ГГц … 8,5 ГГц -55 дБм … 2 дБм |
| Полоса ПЧ 100 кГц | 4-порт / 68 мс / 80 мс / 184 мс / 740 мс |
| Вход сигнала смещения | BNC-тип максимальное напряжение: ± 35 В (постоянный ток) максимальный ток: ± 300 мА защита входа: 500 мА |
| Габаритные размеры | 378 х 284 х 126 мм |
| Защита входа | +27 дБм (ВЧ) или 35 В (постоянный ток) |
| Фаза | 10 дБм ± 2° -30 дБм ± 0,2° -100 дБм ± 10,38° |
| Максимальная сглаженная мощность | 9 кГц … 30 кГц 0 дБм >30 кГц … 100 кГц 5 дБм >100 кГц … 5 ГГц 10 дБм >5 ГГц … 7,7 ГГц 8 дБм >7,7 ГГц … 8 ГГц 5 дБм >8 ГГц … 8,5 ГГц 2 дБм |
| Полоса ПЧ 500 кГц | 4-порт / 60 мс / 68 мс / 140 мс / 564 мс |
| Выход опорного сигнала | BNC-тип, 50 Ом, синусоидальная форма 10 МГц ±5 ppm 0 дБм ± 3 дБ |
| Условия эксплуатации | 0 … 40 °С, относительной влажность до 85% |
| Стабильность источника | стандартное исполнение: ±1*10-6 (0 … 40°C) ±0,5*10-6 /год опция SNA5000-HPR: ±1*10-9 (0 … 40°C) ±5*10-8 /год |
| Стоп 8,5 ГГц | 2-порт / 386 мс / 744 мс / 2904 мс / 11612 мс |
| Вход внешнего опорного сигнала | BNC-тип, 50 Ом 10 МГц ±10 ppm -3 дБм … 10 дБм |
| Разрешение | 0,05 дБ |
| Частотный диапазон | 9 кГц … 4,5 ГГц |
| Амплитуда | 10 дБм ± 0,1 дБ -30 дБм ± 0,05 дБ -100 дБм ± 2 дБ |
| Погрешность незатухающих колебаний | стандартное исполнение: ±1*10-6 (23 ± 3°C) опция SNA5000-HPR: ±1*10-7 (23 ± 3°C) |
| Старт 100 кГц | без коррекции / 193 мс / 372 мс / 1452 мс / 5806 мс |
| Выход синхросигнала | BNC-тип, максимальный ток 20 мА, 3,3 В TTL |
| Максимальная входная мощность | +10 дБм |
| Экран | цветной сенсорный ЖК, диагональ 30,7 см, разрешение 1280x800 |
| Полоса фильтра ПЧ (IFBW) | 10 Гц … 3 МГц |
| Перекрестные потери | 9 кГц … 100 кГц -100 дБ >100 кГц … 10 МГц -110 дБ >10 МГц … 8,5 ГГц -120 дБ |
| Вход синхросигнала | BNC-тип, 5 В TTL |
| Диапазон частот | 9 кГц … 4,5 ГГц |
| Погрешность установки | ±1,5 дБ (при 0 дБм) |
| Число портов | 2 |
| Уровень компрессии (вход +10 дБм) | амплитуда: 9 кГц … 8,5 ГГц 0,09 дБ фаза: 9 кГц … 8,5 ГГц 0,36° |
| Измерительные порты | N-тип, 50 Ом. Защита входа: +27 дБм (ВЧ) или 35 В (постоянный ток) |
| Динамический диапазон | 90 дБ (ПЧ 10 Гц, диапазон частот 9 кГц … 30 кГц) 98 дБ (ПЧ 10 Гц, диапазон частот >30 кГц … 100 кГц) 115 дБ (ПЧ 10 Гц, диапазон частот >100 кГц … 30 МГц) 125 дБ (ПЧ 10 Гц, диапазон частот >30 МГц … 7,7 ГГц) 120 дБ (ПЧ 10 Гц, диапазон частот >7,7 ГГц … |
| Уровень собственных шумов | 9 кГц … 100 кГц -100 дБм/Гц >100 кГц … 30 МГц -115 дБм/Гц >30 МГц … 8,5 ГГц -125 дБм/Гц |
| точки / 201 / 401 / 1601 / 6401 | |
| Гармоники (2-я и 3-я) (при 0 дБм) | 9 кГц … 100 кГц >100 кГц … 8,5 ГГц |
| Полоса ПЧ 1 кГц | 4-порт / 772 мс / 1488 мс / 5808 мс / 23224 мс |
| Интерфейс | USB (USBTMC), LAN |
| Потребляемая мощность | 50 Вт |
| Питание | 100 … 240 В, 50/60 Гц 100 … 120 В, 400 Гц |
| Уровень линейности | 9 кГц … 30 кГц ±0,5 дБ (-20 дБм … 0 дБм) >30 кГц … 100 кГц ±0,5 дБ (-20 дБм … 5 дБм) >100 кГц … 5 ГГц ±0,5 дБ (-20 дБм … 10 дБм) >5 ГГц … 7,7 ГГц ±0,5 дБ (-20 дБм … 8 дБм) >7,7 ГГц … 8 ГГц ±0,5 дБ (-20 дБм … 5 дБм) >8 ГГц … 8,5 ГГц ±0,5 дБ (-20 дБм … |
| Полоса ПЧ 10 кГц | 4-порт / 132 мс / 208 мс / 700 мс / 2792 мс |
| Масса не более | 5,5 кг |

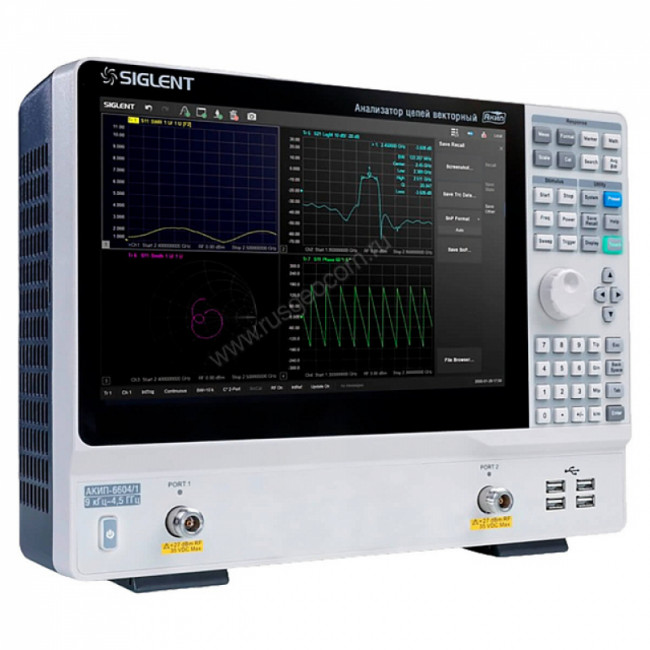

Анализатор цепей АКИП-6604/1 отзывы
